日本東麗PA66 CM3001G30物性表
聚酰胺（PA)又稱尼龍，指主鏈上有酰氨基重復 結構單元的線型熱塑性聚合物。聚酰胺通常由二元胺與二元酸縮聚 而得，其命名則由合成單體的碳原子數(shù)而定。
尼龍可用多種成型方法加工，如注塑、擠出、澆鑄、模壓等。
(二） 主要性能
聚酰胺樹脂具有如下通性。
(1) 主鏈上的酰胺基團有極性，可形成氫鍵，分子間作用力較 大，分子鏈易較整齊地排列，因而力學性能優(yōu)異，且具有較高的結 晶度，熔點明顯，表面硬度大，耐磨耗，摩擦系數(shù)小，有自潤滑 性、吸震和消音性；由于分子中次甲基的存在，具有耐沖擊和較高 的籾性，是強鈿的工程塑料。
(2) 耐低溫性好，又具有一定的耐熱性，可在100°C以下 使用。
(3) 電絕緣性好，但易受濕度的影響。
(4) 吸水性大，影響尺寸穩(wěn)定性和電性能，玻璃纖維增強可減 少吸水率，且可長期在高溫、高濕度下工作。
(5) 有自熄性，無毒、無臭、不霉爛，耐候性好而染色性差。
(6) 化學穩(wěn)定性好，耐海水、溶劑、油類，但不耐酸。
聚酰胺中PA66的硬度、剛性較高，但靭性較差。各種聚酰胺 按韌性的大小排列為：PA66<PA66/PA6<PA6<PA610<PA11<PA12。
PA的燃燒性為UL94V-2,氧指數(shù)為24%?28%。PA的分解 溫度>299°C，在449?499°C時會發(fā)生自燃。
PA熔體流動性很好，如制品壁厚可小到1mm。
(三）應用
作為工程塑料，尼龍主要用于制作耐磨和受力的傳動部件，已 廣泛應用于機械、交通、儀器儀表、電器、電子、通信、化工及醫(yī) 療器械和日用品中。如制作齒輪、滑輪、渦輪、滾子、軸承、泵葉 輪、風扇葉片、密封圈、襯套、閥座、墊片、貯油容器、輸油管、 刷子、拉鏈等。兵器工業(yè)上制作引信、彈帶等。
二、尼龍6
1. 基本特征
尼龍6化學名稱為聚己內(nèi)酰胺，英文名稱polycaprolacam (Nylon 6)，又稱聚酰胺（polyamide) -6，簡稱PA6:結構式為+ 七 CH2+5C〇i。
尼龍6為半透明或不透明的乳白色結晶形聚合物顆粒，熔點 220°C,熱分解溫度大于310°C，相對密度1. 14，吸水率（23°C水 中24h) 1.8%，具有優(yōu)良的耐磨性和自潤滑性，機械強度高，耐 熱性、電絕緣性能好，低溫性能優(yōu)良，能自熄，耐化學藥品性好， 特別是耐油性優(yōu)良。加工成型比尼龍66容易，制品表面光澤性好， 使用溫度范圍寬。但吸水率較高，尺寸穩(wěn)定性較差。與尼龍66相 比，剛性小，熔點低，在惡劣環(huán)境下能長期使用，在較寬的溫度范 圍內(nèi)仍能保持足夠應力，連續(xù)使用溫度l〇5°C，介電損耗0.03 (1MHz)，體積電阻率為1012n.cm，擊穿電壓16kV/mm，阻燃 等級V — 2,耐寒溫度一30°C。
2. 應用
尼龍6是尼龍系列中產(chǎn)量較大、用量較多、用途較廣的品種之 一。廣泛應用于汽車、電子、電器、機械、交通、紡織、化工、造 紙、包裝等行業(yè)。

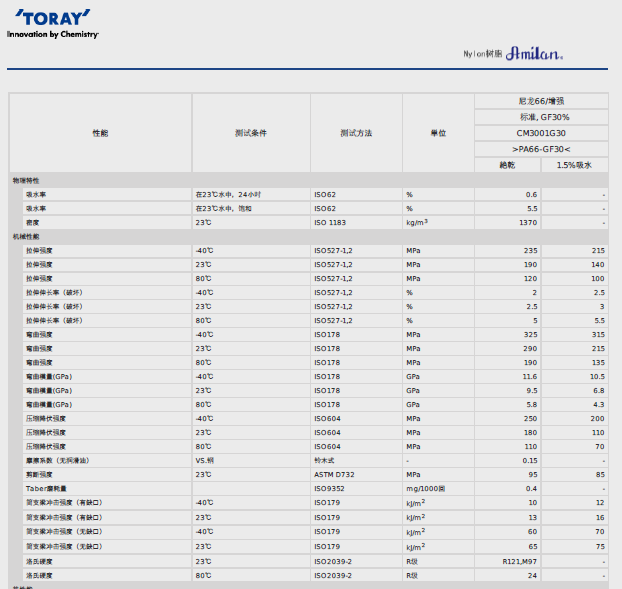

AMILAN日本東麗PA66 CM3001G30物性表
